Nissan Micra (2002) - Reparaturanleitung: Der Zylinderkopf

Micra-generation I

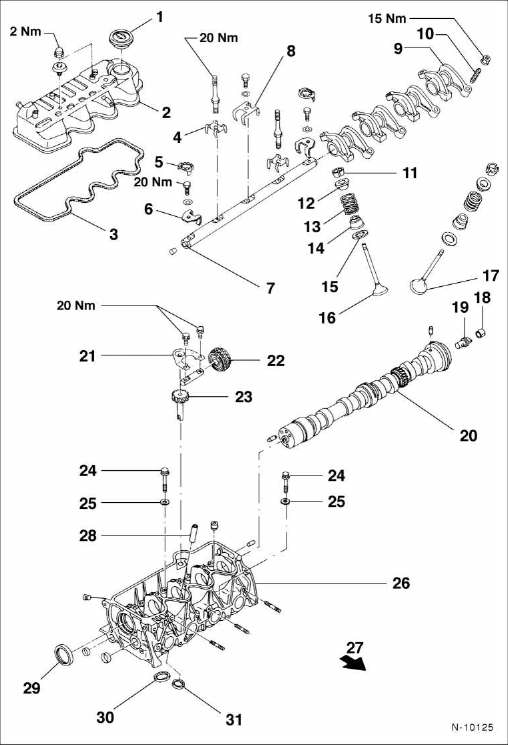

1. Öleinfüll-verschlußdeckel
2. zylinderkopfdeckel
3.  zylinderkopfdeckeldichtung immer ersetzen.
4. Kipphebel-federblech
5.  sicherungsblech immer ersetzen.
6.  Kipphebelachsen-halteblech
7.  kipphebelachse darauf achten, daß die vordere kipphebelachsen-markierung zum zahnriemen zeigt.
8.  Mittleres kipphebelachsen-halteblech
9. kipphebel
10.  ventilspiel-einstellschraube
11.  kegelstück
12.  ventilfederteller
13.  ventilfeder
14.  ventilschaftabdichtung immer ersetzen.
15. Sitzring für ventilfeder
16. einlaßventil
17. auslaßventil
18.  nockenwellen-haltestück
19.  kegelverschluß
20. nockenwelle
21.  halteblech auf einbaurichtung achten.
22.  Öipumpen-zwischenrad
23.  ölpumpen-antriebsrad
24.  zylinderkopfschrauben alle schrauben in 3 durchgängen lösen und in 3 durchgängen festziehen.
25. Unterlegscheibe
26. zylinderkopf
27.  pfeil zeigt in fahrtrichtung nach
28.  ventilführung
29.  nockenwellen-dichtring immer ersetzen.
30.  Ventilsitzring (einlaß)
31.  ventilsitzring (auslaß)

• Zylinderkopf aus- und einbauen / Zylinderkopfdichtung erneuern
• Kipphebel / Kipphebelachse aus- und einbauen
• Ventil aus- und einbauen
• Ventilschaftabdichtung ersetzen
• Ventilführungen prüfen
• Ventilspiel prüfen / einstellen
