Nissan Micra (2002) - Reparaturanleitung: Gelenkwelle prüfen / zerlegen / manschetten erneuern
Nissan Micra (2002) - Reparaturanleitung / Vorderachse / Gelenkwelle prüfen / zerlegen / manschetten erneuern

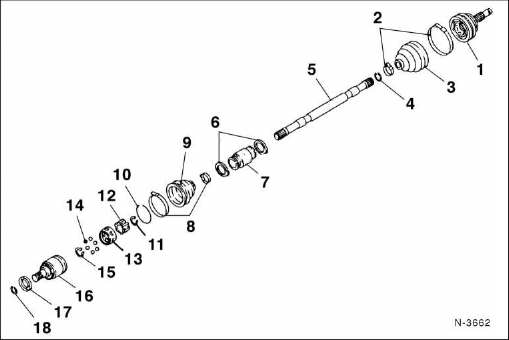

Achtung: manschettenbänder, dichtringe und sicherungsringe immer ersetzen.
- Außengelenk (radseite) nicht zerlegbar.
- Manschettenband
- manschette
- sicherungsring
- welle
- haltebänder
- tilgergewicht links und rechts unterschiedlich, nicht immer vorhanden.
- Manschettenband
- manschette
- klammer
- sicherungsring nur micra-generation I.
- Lagerinnenring
- kugelkäfig
- kugeln
- sicherungsring nur micra-generation I.
- Gelenkbecher
- dichtring
- sicherungsring
Prüfen
- Manschetten sichtprüfen, defekte manschetten sofort erneuern.
Zum erneuern der schutzhülle muß die gelenkwelle ausgebaut und zerlegt werden. Da das radseitige gelenk nicht zerlegt werden soll, muß zum ausbau der zugehörigen manschette immer auch die getriebeseitige manschette ausgebaut werden.

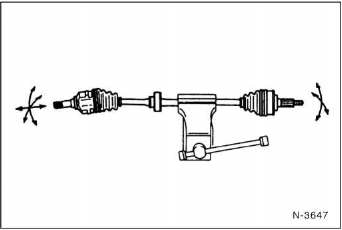

- Ausgebaute gelenkwelle zwischen schutzbacken in einen schraubstock einspannen und beweglichkeit der gelenke prüfen.
- Radseitiges (äußeres) gleichlaufgelenk von hand auseinanderziehen und zusammendrücken, es darf kein spiel aufweisen.
- Versuchen, das innere gleichlaufgelenk leicht gegen die welle zu verdrehen. Es darf kein spürbares radialspiel vorhanden sein.
- Ergab die prüfung eine beanstandung, gelenkwelle zerlegen.
Gelenkwelle aus-und einbauen
Ausbau
Splint an der nabenmutter mit flachzange geradebiegen
und seitlich herausziehen. Kronensicherung von der nabenmutter
abnehmen. Läßt sich der splint nicht abziehen,
rad absc ...
Gelenkwelle zerlegen
Ränder der gelenkmanschetten auf der welle mit filzstift
markieren, bevor sie ausgebaut werden, dies erleichtert
den wiedereinbau.
Manschettenbänder am innengelenk mit einem ...
