Audi Q7 - Bedienungsanleitung: Kamera basierte Verkehrszeichenerkennung

Beschreibung

Gilt für: Fahrzeuge mit kamerabasierter Verkehrszeichenerkennung

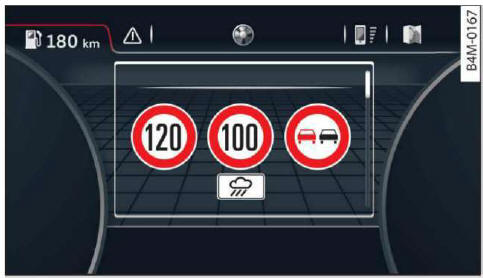

Abb. 142 Kombiinstrument: Verkehrszeichenerkennung

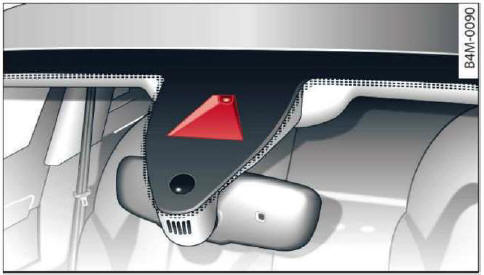

Abb. 143 Frontscheibe: Kamerasichtfenster für Verkehrszeichenerkennung

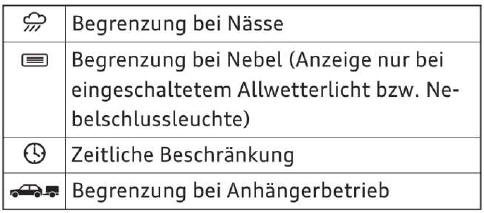

Die Verkehrszeichenerkennung unterstützt Sie, indem erkannte Geschwindigkeitsbegrenzungen bzw. Überholverbotsschilder im Display des Kombiinstruments angezeigt werden Abb. 142. Innerhalb der Systemgrenzen erfolgt eine Anzeige von zusätzlichen Begrenzungen:

Allgemeine Hinweise

Die Verkehrszeichenerkennung kann standardisierte Geschwindigkeitsbegrenzungen erfassen, die sich im Sichtbereich der Kamera befinden. Mit Unterstützung der Navigationsdaten werden er-fasste Begrenzungen ausgewertet und im Display angezeigt. Das System zeigt innerhalb der Systemgrenzen auch auf nicht beschilderten Strecken vorliegende gesetzliche Geschwindigkeitsbegrenzungen an. Das Verkehrszeichen für die aktuell erkannte Geschwindigkeitsbegrenzung blinkt im Display, wenn eine im Infotainment eingestellte Warnschwelle überschritten wurde.

Die Verkehrszeichenerkennung ist nicht in allen Ländern verfügbar (eine aktuelle Liste finden Sie unterwww.audi.de). Des Weiteren unterliegt sie bestimmten Systemgrenzen und steht nicht oder nur eingeschränkt zur Verfügung:

• bei schlechter Sicht, z. B. bei Schnee, Regen, Nebel oder starker Gischt.
• bei Blendung, z. B. bei Gegenverkehr oder Sonne.
• bei hohen Geschwindigkeiten.
•  wenn der Sichtbereich der Kamera oAbb. 143 verdeckt ist, z. B. durch Schmutz oder Aufkleber. Hinweise zur Reinigung .
• wenn die Verkehrszeichen teilweise oder ganz verdeckt sind, z. B. durch Bäume, Schnee, Schmutz oder andere Fahrzeuge.
• wenn Verkehrszeichen für Geschwindigkeit nicht der Norm (rund mit rotem Rand) entsprechen.
• wenn Verkehrszeichen beschädigt oder verbogen sind.
• wenn die Verkehrszeichen auf Schilderbrücken mit gepulsten Lichtzeichen angezeigt werden.
• wenn sich Verkehrszeichen oder Straßenführungen geändert haben (Navigationsdaten nicht mehr aktuell).
• wenn Geschwindigkeitsaufkleber auf langsam fahrenden Fahrzeugen wie LKWs erkannt werden.

ACHTUNGG
Achten Sie auch bei eingeblendeter Verkehrszeichenerkennung auf das Verkehrsgeschehen und das Fahrzeugumfeld. Die angebrachten Verkehrszeichen haben immer Vorrang vor der Anzeige im Display. Die Verantwortung und die Einschätzung der Verkehrssituation liegen stets beim Fahrer.Achten Sie auch bei eingeblendeter Verkehrszeichenerkennung auf das Verkehrsgeschehen und das Fahrzeugumfeld. Die angebrachten Verkehrszeichen haben immer Vorrang vor der Anzeige im Display. Die Verantwortung und die Einschätzung der Verkehrssituation liegen stets beim Fahrer.

• Die Verkehrszeichenerkennung kann unter Umständen Verkehrszeichen nicht oder nicht richtig erkennen. Deshalb kann es vorkommen, dass keine oder nicht die richtige Geschwindigkeitsbegrenzung angezeigt wird.
• Die Verkehrszeichenerkennung passt die Geschwindigkeit Ihres Fahrzeugs nicht an Geschwindigkeitsbegrenzungen an!
• Die Anzeige im Kombiinstrument bezieht sich auf die Geschwindigkeitseinheit, die im jeweiligen Land gültig ist. Die Anzeige 50 im Kombiinstrument kann demzufolge je nach Land km/h oder mph bedeuten.

Gilt für: Fahrzeuge mit kamerabasierter Verkehrszeichenerkennung

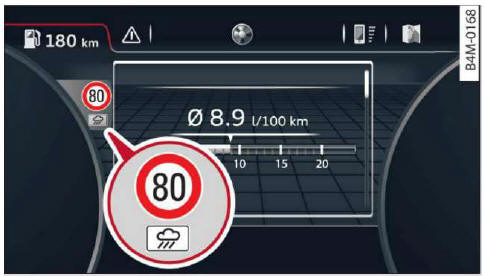

Abb. 144 Kombiinstrument: Zusatzanzeige

Verkehrszeichenerkennung aufrufen

► Wählen Sie: Den ersten Reiter > Verkehrszeichen.

Anhängerrelevante Schilder einblenden

Für den Anhängerbetrieb können Sie sich die anhängerrelevanten Geschwindigkeitsbegrenzungen anzeigen lassen1).

1) Gilt nur für werkseitig verbauter Anhängevorrichtung

► Wählen Sie im Infotainment: Taste >
Fahrzeug > linke Steuerungstaste > Fahrerassistenz > Verkehrszeichen > Automatische Anhängererkennung.

Höchstgeschwindigkeit für Anhänger einstellen

Für Ihren Anhänger können Sie die zulässige bauartbedingte Höchstgeschwindigkeit einstellen1. Wenn kein Wert eingestellt wird, zeigt das System die im jeweiligen Land gültige Höchstgeschwindigkeit für den Anhängerbetrieb an.

► Wählen Sie im Infotainment: Taste >
Fahrzeug > linke Steuerungstaste > Fahrerassistenz > Verkehrszeichen > Anhänger: Höchstgeschwindigkeit.

Geschwindigkeitswarnung einstellen

Sie können eine Warnschwelle bis 15 km/h einstellen. Das Verkehrszeichen für die aktuell erkannte Geschwindigkeitsbegrenzung blinkt im Display, wenn die eingestellte Warnschwelle überschritten wird.

► Wählen Sie im Infotainment: Taste >
Fahrzeug > linke Steuerungstaste > Fahrerassistenz > Tempowarnung > Verkehrszeichenbasiert.

Zusatzanzeige

Wenn im Display des Kombiinstruments eine andere Ansicht als die Verkehrszeichenerkennung ausgewählt ist, wird die Geschwindigkeitsbegrenzung in einer Zusatzanzeige dargestellt Abb. 144. Im Rahmen der Systemgrenzen wird dort die aktuell zutreffende Geschwindigkeitsbegrenzung angezeigt.

Damit Geschwindigkeitsbegrenzungen als aktuell zutreffend gelten und in der Zusatzanzeige angezeigt werden, müssen nachfolgende Bedingungen erfüllt werden:

• eine für Nässe gültige Geschwindigkeitsbegrenzung wird erkannt und der Scheibenwischer wischt aktiv.

• eine bei Nebel gültige Geschwindigkeitsbeschränkung wird erkannt und die Nebelschlussleuchte oder das Allwetterlicht ist eingeschaltet.

• die erkannte, zeitliche Beschränkung einer Geschwindigkeitsbegrenzung trifft mit der im Kombiinstrument angezeigten Uhrzeit zusammen.
• das Fahrzeug befindet sich im Anhängerbetrieb und im Infotainment ist Automatische Anhängererkennung eingeschaltet. In diesem Fall werden die für den Anhängerbetrieb relevanten Begrenzungen angezeigt1).

1)Gilt nur für werkseitig verbauter Anhängevorrichtungg

Hinweis Hinweis

• Die Einstellung der bauartbedingten Höchstgeschwindigkeit für den Anhängerbetrieb bleibt gespeichert und muss bei einem Anhängerwechsel evtl. angepasst werden.
• Im Head-up Display* erscheint eine Zusatzanzeige.
• Ihre Einstellungen für die Geschwindigkeitswarnung werden automatisch gespeichert und dem verwendeten Funkschlüssel zugeordnet.

Gilt für: Fahrzeuge mit kamerabasierter Verkehrszeichenerkennung

Verkehrszeichenerkennung: zurzeit nicht
verfügbar. Kamerasicht umgebungsbedingt eingeschränkt

Funktion zurzeit nicht verfügbar. Kamerasicht umgebungsbedingt eingeschränkt

Der Fahrerhinweis erscheint, wenn der Sichtbereich der Kamera verdeckt ist ", Abb. 143. Das System schaltet sich ab.

Verkehrszeichenerkennung: zurzeit eingeschränkt.
Siehe Bordbuch

Der Fahrerhinweis erscheint, wenn z. B. eine Störung des Navigationssystems vorliegt. Geschwindigkeitsbegrenzungen werden nur noch eingeschränkt angezeigt, wodurch die Fehlerwahrscheinlichkeit höher ist.

Verkehrszeichenbasierte Tempowarnung:
zurzeit nicht verfügbar. Siehe Bordbuch

Es erfolgt keine Warnung bei Ãœberschreiten der eingestellten Warnschwelle.

Kein Verkehrszeichen verfügbar

Es liegen keine gültigen Navigationsdaten vor und es wurden auch keine Geschwindigkeitsbegrenzungen erkannt.

Störung! Siehe Bordbuch

Das System kann keine Funktion mehr gewährleisten und wird ausgeschaltet. Fahren Sie demnächst zu einem Fachbetrieb.

Funktion in diesem Land nicht verfügba

Das Fahrzeug befindet sich in einem Land außerhalb des Einsatzgebietes.
