Audi Q7 - Bedienungsanleitung: Übersicht Laden

Audi Q7 - Bedienungsanleitung / e-tron / Laden mit dem Audi e-tron Ladesystem / Übersicht Laden

Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb

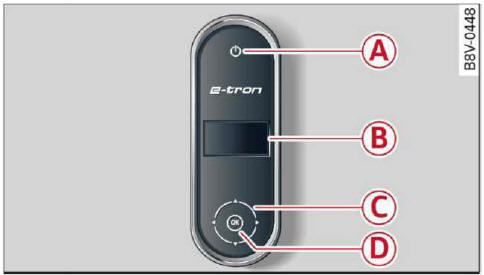

Abb. 130 Ladesystem: Bedieneinheit

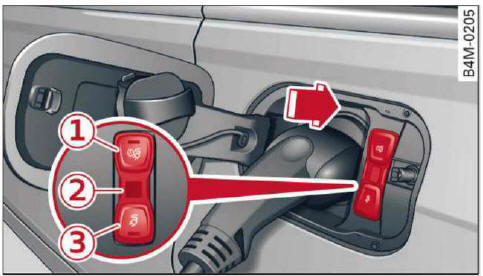

Abb. 131 Fahrzeughinten links: Fahrzeugladean-schluss und Tastenmodul

Taste /LED

Anzeigefeld

Pfeiltasten

Taste

Taste Lade-Timer

Zustands-LED

Taste Sofortladen

Die Bedeutung der verschiedenen Zustandsanzei-gen des Ladesystems und des Fahrzeugs entnehmen Sie «, Zustandsonzeigen.

ACHTUNG
Bei rot leuchtender LED

liegt ein Fehler
in der Bedieneinheit vor. Trennen Sie die Bedieneinheit vom Stromnetz. Beachten Sie das Kapitel , Zustandsanzeigen.

Hinweis

Nach Herstellung oder Wiederherstellung der Spannungsversorgung der Bedieneinheit durchläuft das Gerät einen Selbsttest.
Für die Bedieneinheit können Sie eine PIN aktivieren .
Mit verbundenem Fahrzeugladestecker kann das Fahrzeug nicht gestartet werden.

Transport

Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb Abb. 129 Ladetasche ► Verstauen Sie das Ladesystem bzw. das spezielle Ladekabel* vor jedem Transport in der Tasche. ► Befestigen Sie die Tasc ...

Vor dem Laden

Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb Abb. 132 Fahrzeughinten links: Abdeckung der Ladeeinheit öffnen Abb. 133 Fahrzeughinten links: Verschluss Ladeanschluss ► Entriegeln Sie g ...
