Nissan Micra (2002) - Reparaturanleitung: Stabantenne aus- und einbauen / antennenstab auswechseln
Nissan Micra (2002) - Reparaturanleitung / Armaturen / Stabantenne aus- und einbauen / antennenstab auswechseln
Ausbau
- Radio ausbauen und antennenkabel abziehen.
- Bindfaden oder geeignete schnur am antennenkabel anbinden, um den späteren einbau zu erleichtern.
- Vordere fußraumverkleidung ausbauen.

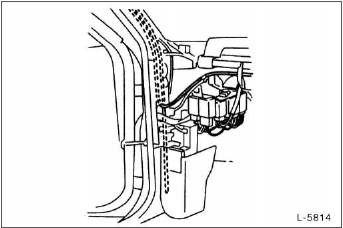

- Antennenkabel aus der halterung herausnehmen. Beim micra der i. Generation, außerdem antennen-massekabel an der seitenwand abschrauben.

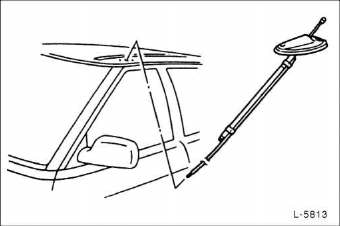

- Antenne am dach abschrauben und nach oben herausziehen.
Einbau
- Antennenkabel und ablaßschlauch mit hilfe der schnur in die dachöffnung einführen und durchziehen.

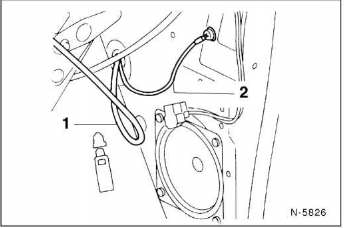

- Micra-generation i: antennen-massekabel - 2 - an der seitenwand, in der nähe des lautsprechers, anschrauben.

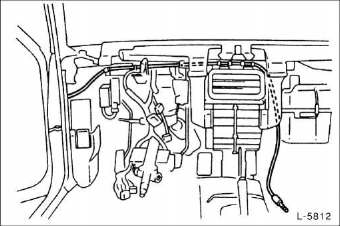

- Antennenkabel - 1 - hinter der armaturentafel verlegen
- Antenne am radio anschließen und empfang prüfen.
- Vordere fußraumverkleidung einbauen.
- Radio einbauen und antenne abstimmen.
Antennenstab auswechseln
- Der antennenstab kann auch einzeln ersetzt werden, zum beispiel wenn er abgeknickt wurde. Dazu 2 befestigungsschrauben - 1 - lösen und antenne etwas herausziehen.

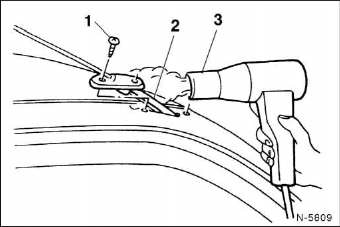

- Führungshülse - 2 - mit einem heißluftfön - 3 - erwärmen und vom antennenfuß nach unten abziehen.

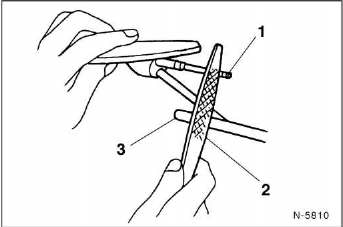

- Anschlag - 1 - am ende des antennenstabs mit einer feile - 2 - oder einer feinen säge abschneiden. 3 - Führungshülse.
- Antennenstab nach oben aus dem antennenfuß herausziehen.

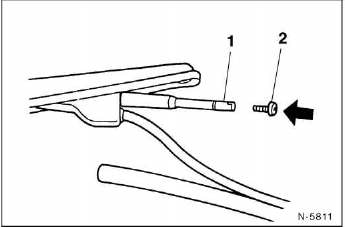

- Neuen antennenstab - 1 - (ersatzteil) in den antennenfuß einführen. Schraube - 2 - am gewinde mit handelsüblichem schraubensicherungsmittel bestreichen und einschrauben.
- Führungshülse aufdrücken, antennenfuß einsetzen und anschrauben.
Armaturentafel-schalter aus- und einbauen
Ausbau
- Betreffenden schalter ausschalten.

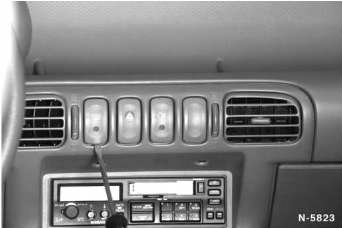

Die abbildung zeigt das armaturenbrett im micra der II. Generation.
- Breiten schraubendreher unten am schalter ansetzen und schalter aushebeln. Stoff zwischenlegen.
- Mehrfachstecker hinten am schalter abziehen, dabei sicherungsklinke niederdrücken.
Einbau
- Mehrfachstecker aufdrücken, er muß hörbar einrasten.
- Funktion des schalters prüfen.
- Schalter einsetzen und einclipsen.
Radio aus-und einbauen
Radio im micra der generation II:
Verkleidung
anbauschraube
haltezungen
halterung
schraube
radio
antennenkabel
Achtung: im handel sind radios ...
