Nissan Micra (2002) - Reparaturanleitung: Schalttafeleinsatz aus- undeinbauen / glühlampenersetzen
Nissan Micra (2002) - Reparaturanleitung / Armaturen / Schalttafeleinsatz aus- undeinbauen / glühlampenersetzen
Ausbau
- Batterie-massekabel (-) von der batterie abklemmen.
Achtung: dadurch werden die elektronischen speicher gelöscht, wie zum beispiel der motorfehlerspeicher oder radiocode. Vor dem abklemmen der batterie sollten auch die hinweise im kapitel "batterie aus- und einbauen " durchgelesen werden.
- Lenkrad ganz nach unten stellen. Entstehen platzprobleme beim ausbau des schalttafeleinsatzes, lenkrad ausbauen, siehe.
- Lenksäulenabdeckung abbauen, dazu schrauben an der unterseite lösen.

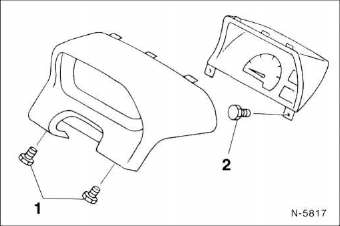

Micra-generation I:

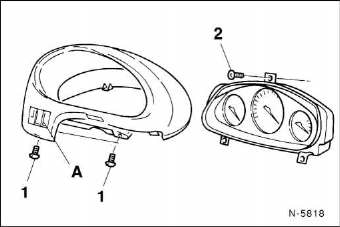

Micra-generation II:
- Schrauben - 1 - herausdrehen und je nach modell die abdeckung nach vorn ziehen abbildungen. Dabei rasten klammern an der rückseite der abdeckung aus.
- Micra-generation ii: anschlußstecker für instrumenten- helligkeitsregler und leuchtweitenregulierung an der rückseite der schalter abziehen, dabei rastnase mit den fingern zusammendrücken. Abdeckung abnehmen.
- Schalttafeleinsatz abschrauben - 2 - und etwas herausziehen.

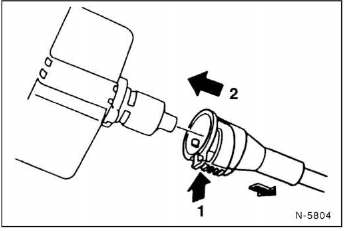

- Tachowelle an der rückseite abziehen, dazu seitlich auf das anschlußteil drücken -pfeil 1-. Läßt sich der schalttafeleinsatz nicht weit genug herausziehen, um hinter den schalttafeleinsatz fassen zu können, zusätzlich vorher tachowelle am getriebe abschrauben.
- Je nach modell 2 oder 3 mehrfachstecker an der rückseite abziehen.

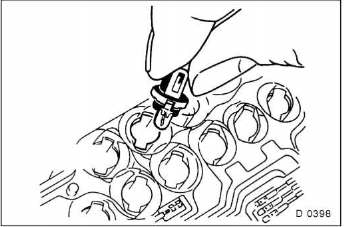

- Gegebenenfalls kontrolleuchten-fassungen an der rückseite durch linksdrehen ausbauen und lampe erneuern.

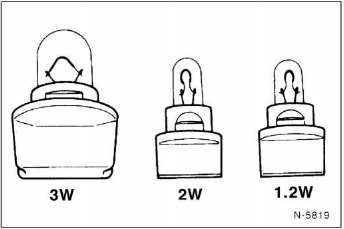

- Beim wechsel nur lampe gleicher leistung und bauart einsetzen. Lampen beim micra der ii. Generation:
3 W: anzeige für kraftstoffstand, ladestrom 2 W: instrumentenbeleuchtung 1.2 W: anzeige für fernlicht, blinker, bremse, motoröl, abs und automatisches getriebe.
Einbau
- Mehrfachstecker an der rückseite des schalttafeleinsatzes eindrücken.
- Tachowelle an der schalttafeleinsatz-rückseite einclipsen, siehe -pfeil 2- in abbildung n-5804.
- Tachowelle am getriebe anschrauben.
- Schalttafeleinsatz und blende einsetzen und anschrauben.
- Lenkrad einbauen.
- Batterie-massekabel (-) anklemmen.
- Zeituhr einstellen sowie, falls notwendig, diebstahlcode für das radio eingeben.
