Nissan Micra (2002) - Reparaturanleitung: Der luftfilter
Nissan Micra (2002) - Reparaturanleitung / Kraftstoffanlage / Der luftfilter

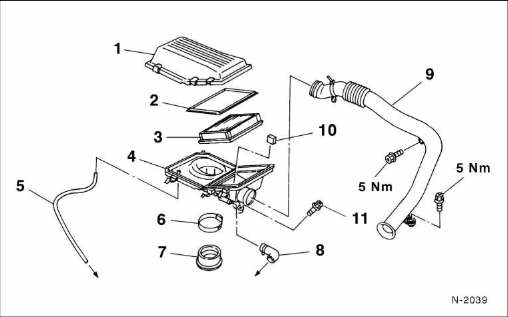

Micra-generation II
- Luftfilterdeckel
- Dichtung
- Filtereinsatz
- Filtergehäuse
- Unterdruckschlauch zum wärmegesteuerten unterdruckventil (t.V.V.) Am zylinderkopf.
- Schlauchschelle
- Isolierring zur erleichterung beim einbau innenfläche des isolierrings schmieren. Auf gleichmäßige anlage am flansch achten.
- Kurbelgehäuseentlüftungsschlauch zum zylinderkopfdeckel.
- Luftkanal
- p.C.V.-Filter
p.C.V. = Kurbelgehäuseentlüftung. - Befestigungsschraube für luftfiltergehäuse
Luftfilter aus- und einbauen
Micra-generation II
Ausbau

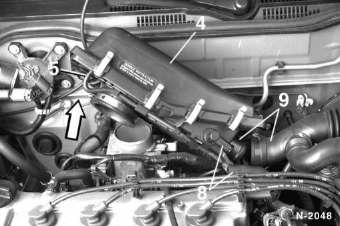

- Schraube - 1 1 - am gummilager des luftfilters herausdrehen.
- Schlauchschelle - 6 - unten am luftfilter lösen. Dazu wird ein kreuzschlitzschraubendreher oder ein flexibler schlüssel sw 7, z. B. Hazet 426-7, benötigt.
- Luftfilter - 4 - auf einer seite hochschwenken - pfeil - und dabei aus dem luftkanal -9- und dem kurbelgehäuseentlüftungsschlauch - 8 - herausziehen
- unterdruckschlauch - 5 - abziehen und aus den kunststoffklammern ausclipsen.
Einbau
- Unterdruckschlauch - 5 - aufschieben und gehäuseunterteil einclipsen.
- Die beiden anschlußstutzen des luftfilters in den kurbelgehäuseentlüftungsschlauch und in den luftkanal einsetzen.
- Luftfilter am ansaugstutzen ansetzen und herunterdrücken.
- Luftfilter ausrichten und am gummilager sowie am ansaugstutzen festschrauben.
Micra-generation I
Ausbau
- Warmluftschlauch am luftkanal abziehen.
- Unterdruckschläuch(e) vom luftfilter abziehen. Zum leichteren einbau schläuch(e) vorher mit tesaband markieren.
- Zentrale flügelmutter abschrauben.
- Kurbelgehäuseentlüftungsschlauch am luftfilter abziehen.
- Filtergehäuse abschrauben und abnehmen.
Einbau
- Kurbelgehäuseentlüftungsschlauch am luftfilter aufschieben.
- Filtergehäuse mit flügelmutter und befestigungsschraube anschrauben.
- Unterdruckschläuch(e) am luftfilter entsprechend der angebrachten markierungen aufschieben.
- Warmluftschlauch am luftkanal aufschieben.
Gaszug einstellen / aus- und einbauen
Einstellen
Hinweis: bei der micra-generation i wird der gaszug je nach modell mit einer klemmschelle und einer sicherungsschraube am widerlager eingestellt (anstelle von einstellund kontermutter).
...
Vergaser
...
